Port Pararel

Komunikasi paralel adalah komunikasi yang mengirimkan data secara bersamaan. Pada penggunaan komunikasi paralel semua bit dikirim secara bersamaan pada waktu yang sama. Oleh karena itu pada komunikasi ini kita membutuhkan banyak kabel. Hal memang sering menjadi kelemahan komunikasi paralel akibat banyaknya kabel yang dibutuhkan, dan panjang kabel ini tidak boleh lebih dari 20 m, untuk menjaga keaslian data. Namun kelebihan komunikasi paralel adalah lebih cepat dan kapasitas yang dibawa juga banyak serta pemrograman yang lebih mudah.

Komunikasi paralel yang digunakan adalah komunikasi paralel lewat kabel data untuk printer (saat mengeluarkan data). Pada keadaan normal (tidak aktif) tegangan pada pin-pin ini adalah 0 volt, namun bila kita beri high, maka tegangannya akan berubah menjadi 5 volt. Pada pelatihan ini, komunikasi paralel hanya digunakan untuk mengeluarkan data, yang bisa berguna untuk menyalakan relay atau stepper motor untuk menjalankan atau mengontrol hardware.

Pada port paralel ada 3 jalur data, yaitu :
1. Jalur kontrol
Memiliki arah bidirectional

2. Jalur status
Memiliki satu arah, yaitu arah input.

3. Jalur data
Memiliki 2 arah. Dapat juga berfungsi sebagai pengirim Address dan data, masing-masing 8 bit, dimana keduanya melakukan transfer data dengan protokol handshaking serta diakses dengan register yang berbeda.
Bila kita menggunakan jalur LPT1 maka alamat yang ditentukan oleh PC adalah:


Fungsi pin-pin dari db25

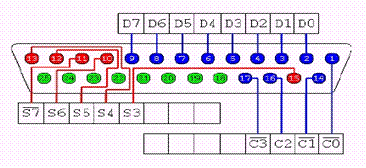

Port paralel dapat mentransmisi 8 bit data dalam sekali detak. Tata-letak dari ke-dua puluh lima pin (DB 25) parallel printer port, diperlihatkan dalam Gambar.

Untuk kirim data biner 8 bit ke port, dapat diperintah dengan menggunakan program C. Misalnya, untuk xxxxxxxxxxxxxxxx pertama datanya adalah 1 hex (biner; 0000001), sedangkan data biner 10000000 (80 hex / 128 dec) digunakan untuk menyalakan LED kedelapan.

Daftar berikut, dapat digunakan sebagai acuan.
DataPort Bit 0 = LED1 = 00000001 bin = 1 hex = 1 dec
DataPort Bit 1 = LED2 = 00000010 bin = 2 hex = 2 dec
DataPort Bit 2 = LED3 = 00000100 bin = 4 hex = 4 dec
DataPort Bit 3 = LED4 = 00001000 bin = 8 hex = 8 dec
DataPort Bit 4 = LED5 = 00010000 bin = 10 hex = 16 dec
DataPort Bit 5 = LED6 = 00100000 bin = 20 hex = 32 dec
DataPort Bit 6 = LED7 = 01000000 bin = 40 hex = 64 dec
DataPort Bit 7 = LED8 = 10000000 bin = 80 hex = 128 dec
